差壓變送器的引壓管

                         差壓變送器的引壓管

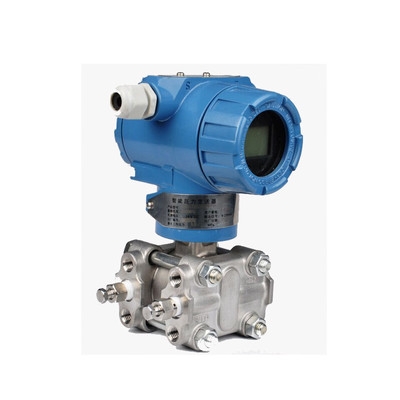

       差壓變送器在現場使用過程中，是通過引壓管將被測氣體傳遞到差壓變送器進行測量。然后差壓變送器才能將檢測數據轉換成模擬信號或標準信號。所以引壓管在差壓變送器中起著重要的作用。

      那么差壓變送器在使用引壓管時，需要注意以下幾點：

      1、引壓管的粗細、長短選擇合適，一般內徑為6～10mm，長為3～50m。

      2、水平安裝的引壓管應保持有（1:10）～（1:20）的傾斜度。

      3、當被測介質易遇冷凝結時要加裝保溫伴熱管。

      4、測量氣體壓力時，需要在引壓管的zui低處裝設氣液分離器，測量介質可能產生沉淀物析出時，在儀表前應加裝沉降器。

      5、為避免靜差壓信號傳遞失真，正負引壓管應盡量靠近，容易凝凍介質的引壓管要用蒸汽或熱水保溫伴熱。差壓變送器一般安裝在地面或平臺上的保溫箱(保護箱)中，再敷設專用保溫伴熱線。
